Замена задних тормозных колодок и подшипников…

Здравствуйте, уважаемые читатели блога AAuhadullin.ru. Сегодня мы поговорим с Вами о том, как заменить задние тормозные колодки Рено Логан. Перед операцией по замене вначале нам необходимо ослабить трос ручника, так как в противном случае будут проблемы со снятием барабана, особенно когда на нем есть выработка. замена задних тормозных колодок Рено Логан  Для того, чтобы заменить задние тормозные колодки Рено Логан необходимо снять тормозной барабан. Барабан конструктивно крепится центральной гайкой, которая закрыта металлической крышкой:

  • Крышку удобно снять «на удар» при помощи мощной отвертки со стальным бойком и молотка, поставив жало отвертки в торец крышки
  • Далее необходимо открутить центральную гайку крепления барабана, которая одновременно является и гайкой крепления колесного подшипника

Подшипник не имеет отдельной ступицы и запрессован непосредственно в тело тормозного барабана. Поэтому замена задних тормозных колодок Рено Логан и замена подшипника имеют аналогичные подготовительные операции.

  • Центральная гайка «на 30» затянута с приличным усилием и лучше ее открутить мощной головкой с длинным воротком

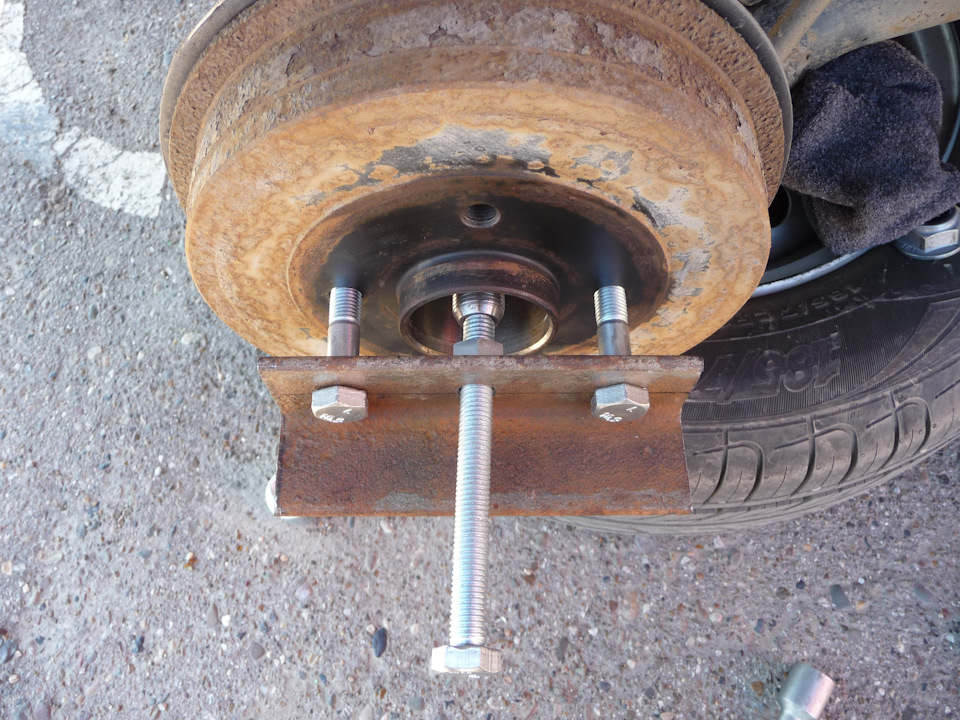

  • Открутив гайку ступицы можно переходить к снятию тормозного барабана. Снятие необходимо выполнять специальным съемником, так как одновременно с барабаном будет сниматься и подшипник ступицы

В некоторых случаях внутренняя обойма подшипника «намертво» прикипает к цапфе и приходится прилаживать приличное усилие. В любом случае барабан нужно снимать аккуратно, так как даже исправный подшипник может разобраться, то есть внутренняя обойма останется на цапфе, а наружная в барабане. Подшипник в таких нежелательных случаях однозначно подлежит замене. Далее приступаем непосредственно к замене задних колодок Рено Логан… Замена первого вида тормозных механизмов:

  • Первыми снимаются «солдатики» (стойка, пружина и шайба с горизонтальной прорезью) крепящие тормозные колодки к тормозному щиту
  • Стойка «солдатика» проходит через тормозной щит в отверстие колодки и на нее надевается пружина, которая фиксируется фасонной шайбой с прорезью
  • Снятие выполнятся поворотом фасонной шайбы до совпадения ее прорези с плоским телом стойки «солдатика»
  • Теперь колодки практически свободны, и их можно снимать с тормозного щита. Для этого поддеваем жалом отвертки нижнюю часть колодок, выводим их из нижнего упора колодок на основания щита и снимаем колодки в сборе с регулировочной планкой и пружинами
  • Теперь остается друзья Логанаводы отдать только трос ручника, и на этом снятие задних колодок Рено Логан закончено.
  • Перед сборкой новых тормозных колодок нужно очистить кисточкой или тряпкой и продуть все детали и узлы тормозного механизма.

Далее идет сам процесс сборки задних тормозных колодок:

  • Колодки кладутся в такое положение, в котором они находятся на тормозном щите. Сначала устанавливается конец верхней пружины и прорезь регулировочной планки в левую колоду. Планка вставляется прямой стороной в прорезь тормозной колодки
  • Затем надеваем второй конец пружины в правую колодку с лицевой части, а выступ (второй конец) регулировочной планки с внутренней стороны тормозной колодки
  • Затем устанавливаем нижнюю стяжную пружину колодок
  • Далее нужно установить регулировочный флажок. Он надевается на стойку колодки и заводится в прорезь регулировочной планки. Флажок имеет отверстие в средней части куда вставляется конец оттяжной пружины. Второй конец пружины вставляется в отверстие колодки. Это наглядно показано на видео
  • На этом сборка тормозных колодок Рено Логан готова и ее можно устанавливать на тормозной щит.

Замена второго вида тормозных механизмов:

Разберем сборку (замену) тормозных механизмов Рено Логан другого вида. Также располагаем тормозные колодки на верстаке как они стоят на тормозном щите и начинаем сборку:

  • Сначала вставляем пружинку с прямым углом в регулировочную планку, а второй конец пружинки вставляем во второе отверстие правой колодки, на которой находится рычаг привода ручного тормоза (как на тормозном щите). Вставляем в планку скобу и регулировочный болт
  • Затем надеваем верхнюю пружину, которая вставляется в верхние отверстия колодок
  • Далее в выступ левой колодки вставляем второй конец регулировочной планки (смотрим ниже на ролике Ятуб Ремонт Рено -хорошо видно)
  • Далее устанавливаем нижнюю пружину. Затем переворачиваем сборку и ставим оттяжную пружинку на регулировочную планку. Этот момент нельзя пропустить, так как без этой пружинки не будет автоподвода

Автоподвод автоматически разводит колодки по мере их износа, всегда выдерживая необходимое расстояние до тормозного барабана, поддерживая эффективность тормозов. На этом собранный второй тип тормозных колодок Рено Логан также готова к установке… Далее показан этап сборки тормозного механизма на тормозном щите непосредственно на автомобиле:

  • Вставляются «солдатики» (о них было оговорено выше) и надевается конец троса ручника на колодку. Устанавливаем тормозной механизм. Заводим сначала одну колодку к тормозному цилиндру, затем другую
  • Затем фиксируем колодки «солдатиками». Сборку закончили и можно устанавливать тормозной барабан
  • Но, перед его установкой необходимо развести колодки на максимальное расстояние. Для этого нужно прокрутить «барабашек» (с левой стороны регулировочной планки) с помощью отвертки
  • Затем надеваем тормозной барабан для проверки, при этом он должен входить плотно. При правильно разведенных тормозных колодках барабан должен крутиться с легких «шипением» цепляя колодки. Если барабан крутится легко, не задевая колодок, то колодки необходимо еще немного развести
  • Далее закручиваем центральную гайку. На «Логанах» гайка затягивается с максимальным моментом (порядка 175 Нм) главное, чтобы не сорвать резьбу на цапфе. Подшипники не конусные, внутренние обоймы упираются друг в друга и подшипник практически невозможно перетянуть
  • Колодки поменяли и, как всегда колесо автомобиля устанавливается на место.

Замена заднего подшипника ступицы:

  • После снятия тормозного барабана снимается стопорное кольцо, находящееся с лицевой стороны и оно одно
  • Старый подшипник можно выпрессовать любым доступным способом, либо с помощью кувалды и наставки, либо на прессе, при его наличии. На видео Ятуб Ремонт Рено подшипник выпрессовывается с помощью пресса

Подшипники зачастую прикипают очень сильно, что не всегда по силам (с первого раза) даже трех тонному прессу сорвать с посадочного места. Задний подшипник ступицы Reno Logan лучше всего устанавливать оригинальный. Из всех известных подшипников это самый надежный подшипник при соотношении цена-качество. Оригинальные подшипники фирменные хорошо и долго «ходят». Оригинальный каталожный номер подшипника ступицы задней Reno Logan: 7701205812 по производителю SNR FC.40570.S06

  • Запрессовку нового подшипника удобно выполнять с помощью старого подшипника (используя его как направляющую) на прессе. Подшипник необходимо запрессовывать до упора
  •  Устанавливается на место стопорное кольцо и барабан готов к установке

Задние тормозные колодки Renault Logan невзаимозаменяемые и ремкомплект состоит из четырёх задних колодок:

  1. Левая передняя стоит ближе к переднему бамперу
  2.  Левая задняя стоит ближе к заднему бамперу
  3.  Правая передняя стоит ближе к переднему бамперу
  4.  Правая задняя стоит ближе к заднему бамперу

Видео на Youtub -Ремонт Рено:

Всем надежных тормозов и удачи на дороге!
